パーツの探し方

(I) ラベルの貼付位置

 PROD.No(製品番号11桁+機種管理番号4桁)のラベルは、ブロワハウジング、フューエルタンク、 シリンダバッフル、ヘッドカバーのいずれかの見やすい位置に貼付してあります。また、シリンダバッフルに打刻の場合もあります。
 ラベルが見つからなかったり、読めない場合は下の例をご覧下さい。

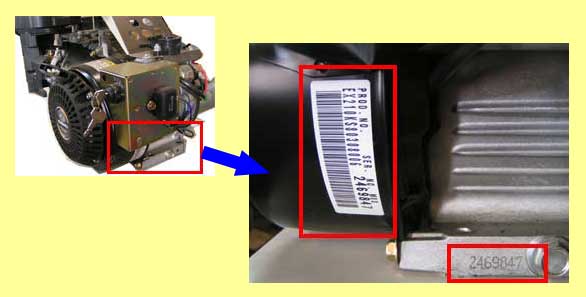

(I-2) ラベル貼付け例・EX21の場合

 例として、EX21シリーズでは以下の画像の部分にラベルが貼られています。
またラベルが汚損、もしくは部品交換等のため判読できない場合は、ベースの部分に号機番号が打刻されていますので、それを スバル産業機器カンパニーのサイト (https://euc.robin-fhi.co.jp/parts_catalog/serial_search.aspx?lang=j) に入力することによって、エンジンプロダクトナンバーが表示されます。
号機番号はエンジンの機種によって、打刻される場所が違いますのでご注意下さい。


(II) 製品番号の構成

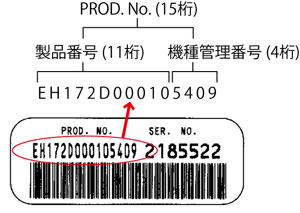

 ロビンエンジンには、通常、製品仕様識別のため、ラベルがエンジンに貼付されています。 このラベルで「製品番号(11桁)」と「機種管理番号(4桁)」を確認してください。 この製品番号と機種管理番号を合わせた15桁を「PROD.No(プロダクトナンバー)」と称して、 以下の図のような構成になっています。(上11桁のみをプロダクトナンバーと呼ぶこともあります。)


(III) パーツリストの使い方

(1) エンジン型式の選択

ラベルでPROD.No(プロダクトナンバー)を確認し、パーツリストから製品番号(11桁)で該当機種のページを表示させてください。





(2) 構造図の選択

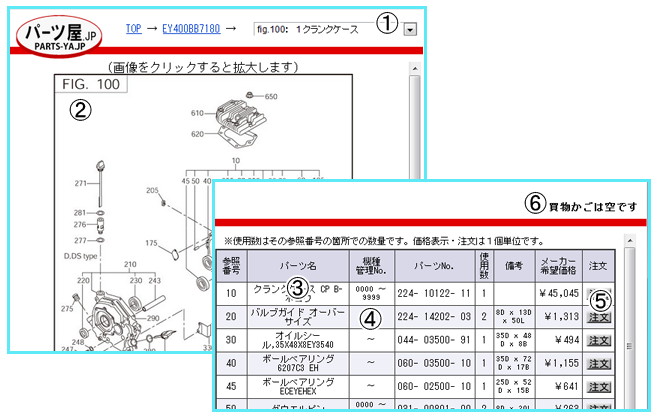

該当する構造図イラストを探してください。パーツリスト画面上部の選択枠(下図①)からも別の構造図を選ぶことができます。



(3) パーツ選択

構造図(下図②)から、該当するパーツを探し、その参照番号のパーツを画面右のリストから選んでください。(下図③)
※同じ参照番号が複数ある場合は、機種管理番号(PROD.Noの下4桁)が該当するパーツをお選び下さい。(下図④)





(4) パーツの注文

必要なパーツが見つかりましたら、リストの一番右の「注文」ボタン(上図⑤)をクリックしてください。 買い物かごに記録されます。各パーツは1回しか押せませんので、2個以上必要な場合は買い物かごの画面で個数を入力してください。



(5) 買い物かご確認・注文情報の入力

必要なパーツを選び終わったら、買い物かごへ移動してください(上図⑥)。

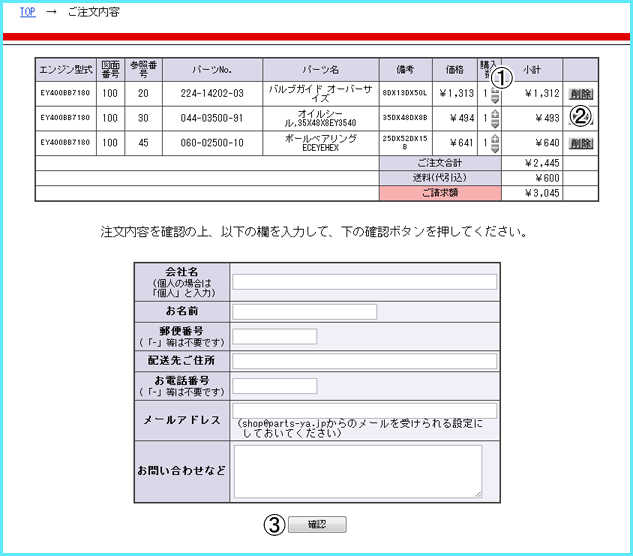

購入数の増減(下図①)、注文の削除(下図②)ができます。
お名前、アドレスなど、必要事項を入力したら、確認ボタン(下図③)をクリックしてください。確認画面に移動します。





(6) 注文の送信

確認画面では、注文内容・入力内容を確認して、送信ボタンをクリックしてください。訂正する場合は訂正ボタンをクリックしてください。
送信ボタンをクリックすれば、数分ほどで注文受付のメールが自動送信されます。届かない場合はアドレスの間違いや、迷惑メール扱いになっていないかをご確認下さい。
